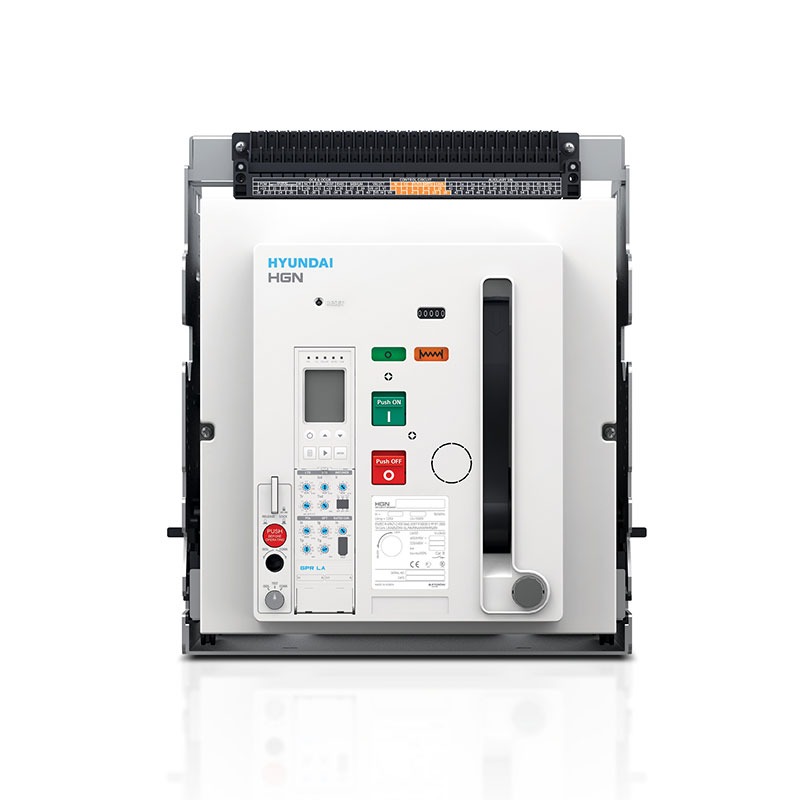

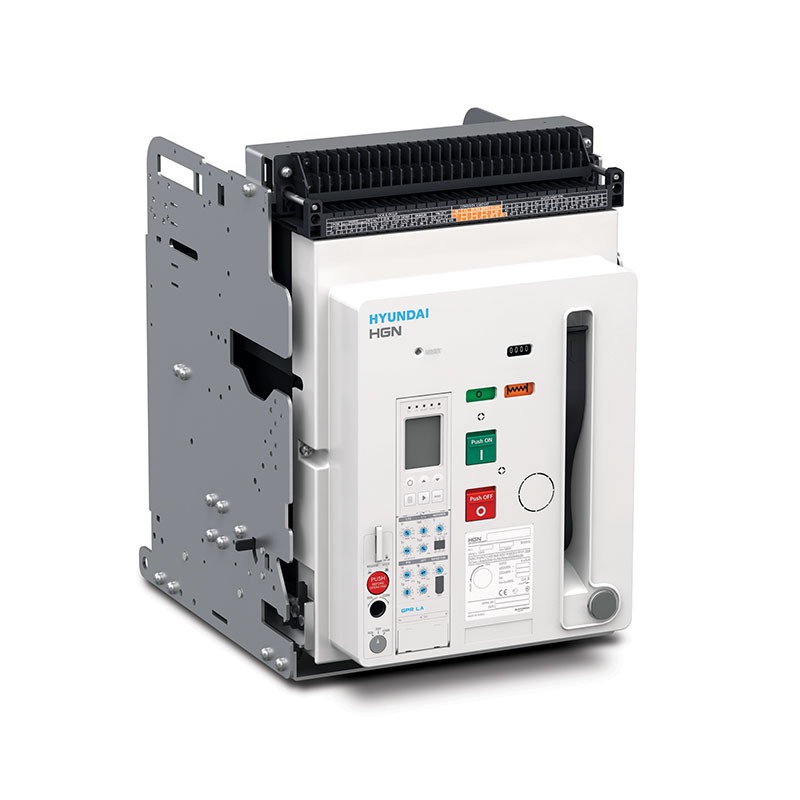

Máy cắt không khí (ACB)

Thương hiệu: HYUNDAI ELECTRIC

. Lên tới 150 kA, 6.300 A . OCR tích hợp nhiều chức năng . Bảo vệ và truyền thông

Tình trạng

Còn hàng

Chính sách

Giao hàng tận nơi

Luôn sẵn hàng

Sản phẩm chính hãng

Chia sẻ

Dòng định mức

630 - 6300A

Dòng cắt ngắn mạch

85 - 150KA(460V)

Số pha

3,4

Điện áp hoạt động lớn nhất

1000V

Máy Cắt Không Khí (ACB)

1. Giới thiệu:

Máy cắt không khí, hay ACB (Air Circuit Breaker), là thiết bị dùng để đóng cắt bảo vệ quá tải và ngắn mạch. ACB có cấu trúc phức tạp nhưng công nghệ đơn giản, giá thành thấp hơn so với VCB nhưng kích thước lớn hơn. Thiết bị này yêu cầu bảo trì định kỳ nghiêm ngặt. Buồng dập hồ quang được chế tạo theo kiểu khí nén, kết hợp với các tấm ngăn bằng thủy tinh hữu cơ, các lá thép xẻ rãnh hình V và các cuộn dây từ trường để kéo dài hồ quang.

2. Cấu tạo:

Cơ chế hoạt động:
- Máy cắt sử dụng cơ chế lò xo dự trữ, nạp bằng tay hoặc điện. Tất cả các máy cắt Havells sử dụng cơ chế này với số bộ phận ít hơn, cải tiến hơn, mang lại độ tin cậy cao hơn, tuổi thọ dài hơn và yêu cầu bảo trì ít hơn.
Cơ chế tiếp xúc:
- Bộ phận dẫn điện được thiết kế dạng module. Mỗi cực gồm tiếp điểm chính và tiếp điểm hồ quang, được lắp đặt trong vỏ bọc module hóa và chế tạo từ hợp kim bạc. Tiếp điểm hồ quang đóng trước và mở sau tiếp điểm chính, giúp giảm ăn mòn các tiếp điểm chính. Dụng cụ đo lường dòng điện đặt bên trong mỗi bộ cực xung quanh đầu nối thấp hơn.
Bộ phận dập hồ quang:
- Bao gồm các tấm kim loại mỏng lắp đặt song song trong vỏ bọc cách ly, giúp dập hồ quang nhanh hơn. Hồ quang bị phân chia và dập tắt trong bộ phận này. Sự cách ly giữa các bộ phận dẫn điện và tiêu thụ năng lượng ít khi ngắn mạch giúp thiết lập kết nối tải và hệ thống nguồn cấp.
Cơ chế nhả:
- Gồm các chốt giữ từ tính liên kết với nút ấn báo nhả. Khi xảy ra quá dòng, quá tải, tín hiệu được truyền tới bộ vi điều khiển trong mạch điện để nhả máy cắt. Thời gian và dòng điện cắt có thể được cài đặt qua các công tắc chuyển đổi trên panel phía trước mạch điện phụ trợ.

3. Bảo trì:

Bảo trì định kỳ phải nghiêm ngặt. Buồng dập hồ quang chế tạo theo kiểu khí nén, kết hợp với tấm ngăn hữu cơ và lá thép xẻ rãnh hình V, cùng cuộn dây từ trường để kéo dài hồ quang.
