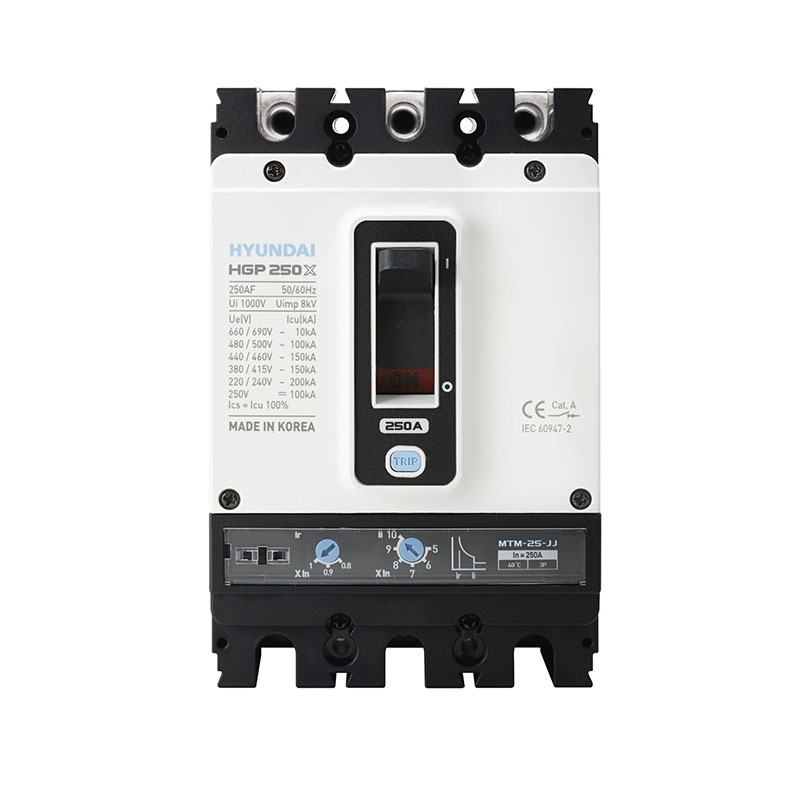

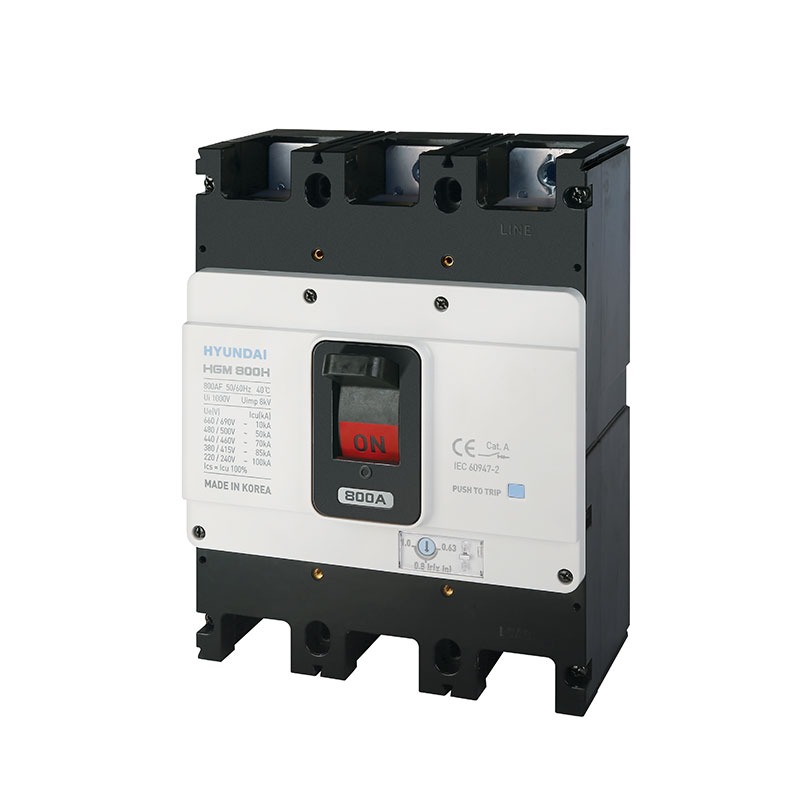

ptomat (MCB hoặc MCCB) là thiết bị điện dùng để đóng ngắt mạch điện (1 pha, 3 pha) và bảo vệ mạch điện khỏi quá tải, ngắn mạch, sụt áp, v.v.

1. Cấu tạo:

Aptomat (MCB hoặc MCCB) thường có hai cấp tiếp điểm (tiếp điểm chính và hồ quang) hoặc ba cấp tiếp điểm (chính, phụ, hồ quang). Khi đóng mạch, tiếp điểm hồ quang đóng trước, sau đó là tiếp điểm phụ, và cuối cùng là tiếp điểm chính. Khi cắt mạch, thứ tự ngược lại diễn ra: tiếp điểm chính mở trước, tiếp điểm phụ mở sau, và cuối cùng là tiếp điểm hồ quang. Nhờ vậy, hồ quang chỉ cháy trên tiếp điểm hồ quang, bảo vệ tiếp điểm chính. Tiếp điểm phụ được sử dụng để ngăn hồ quang lan vào tiếp điểm chính.

2. Nguyên lý hoạt động:

Khi ở trạng thái bình thường sau khi đóng điện, Aptomat được giữ ở trạng thái đóng nhờ móc 2 khớp với móc 3 cùng một cụm tiếp điểm động. Khi bật Aptomat ở trạng thái ON, dòng điện định mức qua nam châm điện 5 không đủ để hút phàn ứng 4. Khi mạch điện quá tải hoặc ngắn mạch, lực hút điện từ ở nam châm điện 5 sẽ hút phàn ứng 4, làm bật nhả móc 3. Móc 5 được thả tự do, lò xo 1 thả lỏng, và các tiếp điểm của Aptomat mở ra, ngắt mạch điện.
