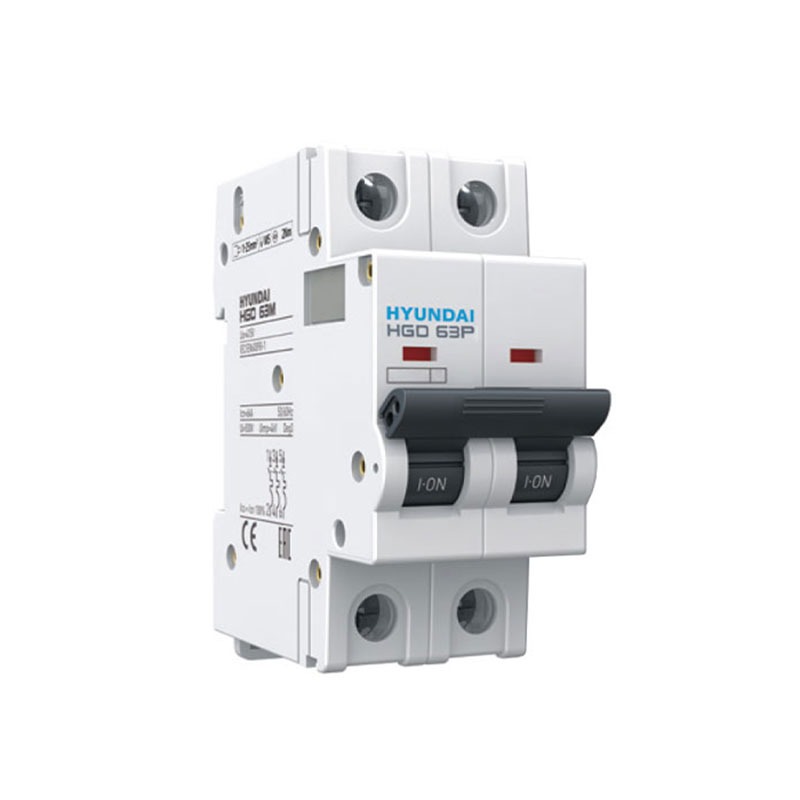

Aptomat (hay còn gọi là MCB hoặc MCCB) là một thiết bị điện được sử dụng để đóng mở và bảo vệ mạch điện (mạch 1 pha và 3 pha) khỏi quá tải, ngắn mạch và sụt áp.

1. Cấu tạo:

Aptomat (MCB hoặc MCCB) thường được thiết kế với hai bộ tiếp điểm (tiếp điểm chính và tiếp điểm cực nhiệt) hoặc ba bộ tiếp điểm (chính, phụ và cực nhiệt).

Khi đóng mạch, tiếp điểm cực nhiệt đóng trước, tiếp theo là tiếp điểm phụ, cuối cùng là tiếp điểm chính. Khi ngắt mạch, quá trình ngược lại: tiếp điểm chính mở trước, tiếp theo là tiếp điểm phụ và cuối cùng là tiếp điểm cực nhiệt. Điều này đảm bảo rằng chỉ có tiếp điểm cực nhiệt bị cháy, bảo vệ tiếp điểm chính khỏi bị hỏng. Sử dụng tiếp điểm phụ để ngăn không cho lửa từ tiếp điểm cực nhiệt lan ra làm hư tiếp điểm chính.

2. Nguyên lý hoạt động:

Trong trạng thái bình thường sau khi đóng mạch, Aptomat được giữ ở trạng thái đóng tiếp điểm nhờ vào lò xo kết hợp giữa móc 2 và móc 3 với cùng một cụm tiếp điểm động. Bật Aptomat ở trạng thái ON, với dòng điện định mức, từ nam châm điện 5 và phản ứng 4 không tạo ra lực hút.

Khi mạch điện bị quá tải hoặc ngắn mạch, lực hút từ nam châm điện 5 sẽ kéo phản ứng 4 xuống, làm cho móc 3 và móc 5 được thả ra tự do, lò xo 1 được thả lỏng. Kết quả là các tiếp điểm của Aptomat được mở ra, mạch điện bị ngắt.
