1. Khái niệm

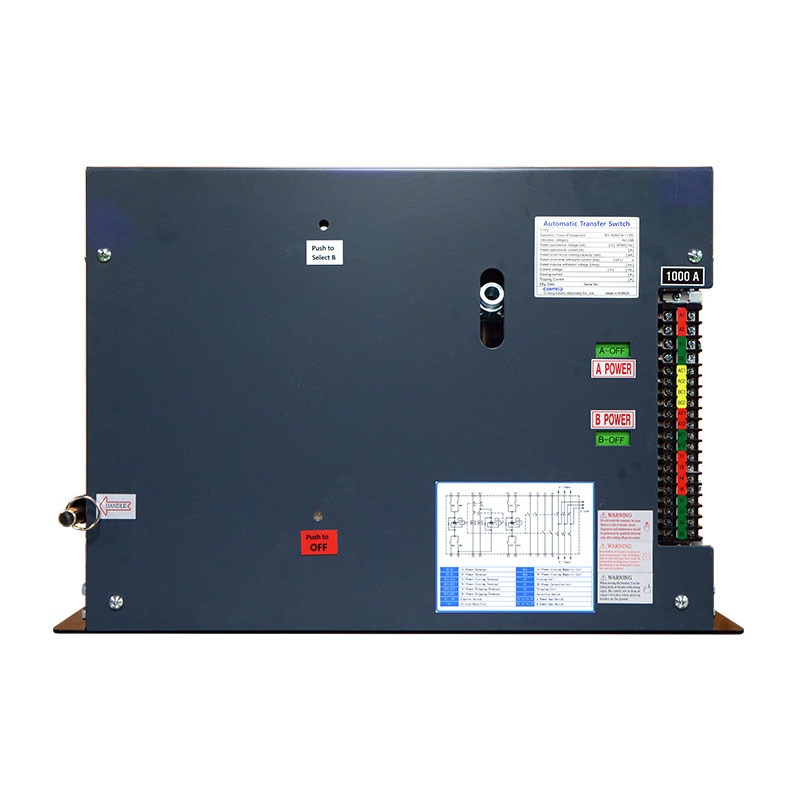

ATS là hệ thống điều khiển dùng để chuyển tải nguồn tự động từ lưới điện chính sang nguồn điện dự phòng dùng máy phát điện khi lưới điện chính xảy ra sự cố. Khi lưới điện hoạt động bình thường trở lại, hệ thống ATS sẽ chuyển đổi phụ tải vận hành vào lưới điện chính và sau đó dừng máy phát điện dự phòng.
2. Vai trò
ATS được sử dụng để chuyển đổi nguồn tự động giữa điện lưới (nối với mạng điện) và cung cấp điện dự phòng (máy phát điện hoặc các nguồn cấp điện khác), với hoạt động đáng tin cậy, sử dụng đơn giản, cấu trúc nhỏ gọn, hiệu suất cao và chi phí phù hợp. Hệ thống điều khiển ATS theo dõi tình trạng hoạt động của nguồn điện chính và cung cấp điện dự phòng. Khi nguồn điện chính bị lỗi (ví dụ: phiếu pha, thấp áp hoặc mất điện hoàn toàn), hệ thống điều khiển sẽ đưa ra lệnh hoạt động tự động, sau đó bắt đầu cung cấp điện và chuyển từ chế độ chờ sang chế độ chờ điện cung cấp. Khi nguồn điện chính được phục hồi, hệ thống điều khiển sẽ tự động chuyển tải sang hệ thống cung cấp điện chính. Cả ATS và máy phát điện đều là hệ thống cung cấp điện khẩn cấp tự động, có thể chuyển tải trong giai đoạn đầu tiên, chẳng hạn như, chiếu sáng khẩn cấp, cung cấp điện khẩn cấp, thiết bị chữa cháy, các thiết bị cung cấp điện khẩn cấp ở những nơi quan trọng như bệnh viện, ngân hàng, viễn thông, sân bay, đài truyền hình cũng như các khách sạn,…
3. Phân loại
Khi phân loại hệ thống ATS căn cứ theo loại khí cụ điện động lực đóng cắt, ta có 3 loại chính:
ATS dùng contactor 3 cực hay 4 cực
ATS dùng loại Change over switch hay Motorized CB

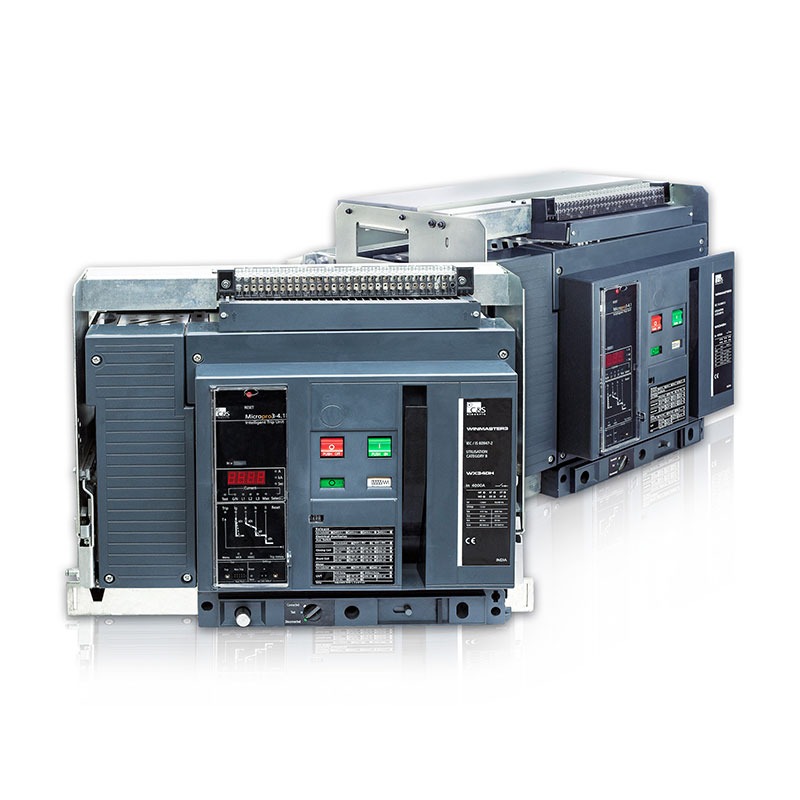

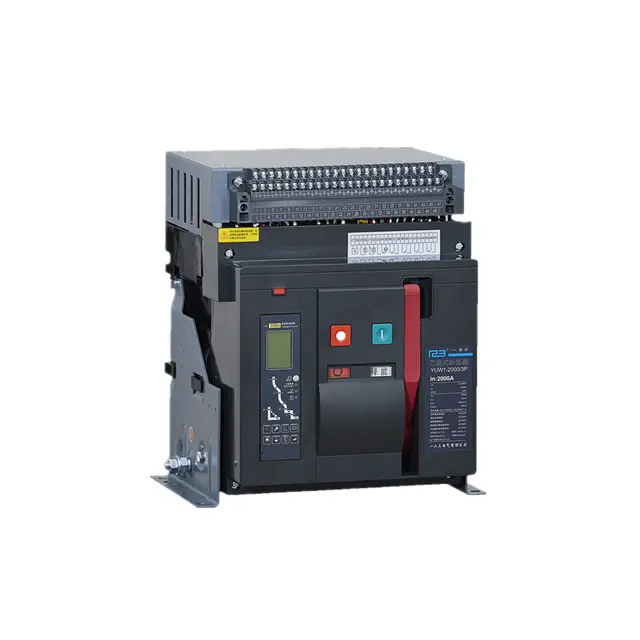

ATS dùng ACB (máy cắt không khí)
4. Ưu điểm và nhược điểm
a. ATS dùng contactor:
Ưu điểm: giá thấp, kết cấu gọn nhẹ, dễ dàng điều khiển.
Nhược điểm: tổn hao công suất và phải cấp điện để duy trì lực đóng tiếp điểm.
b. ATS dùng CB
Ưu điểm: không cần nguồn duy trì trạng thái đóng tiếp điểm, động cơ chấp hành tiêu thụ công suất nhỏ khả năng đóng cắt tốt.
Nhược điểm: có bộ chuyển động cơ khí phức tạp, thời gian tác động lâu hơn khi dùng contactor.
